Clasificador Espiral

Potencia del Motor
1.1-15KW
Capacidad
6-400tph

Material de Proceso: Arena natural, arena artificial, arena fabricada y diversos minerales metálicos

Tipo: Clasificador de espiral simple, clasificador de espiral doble

Social Media
Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat

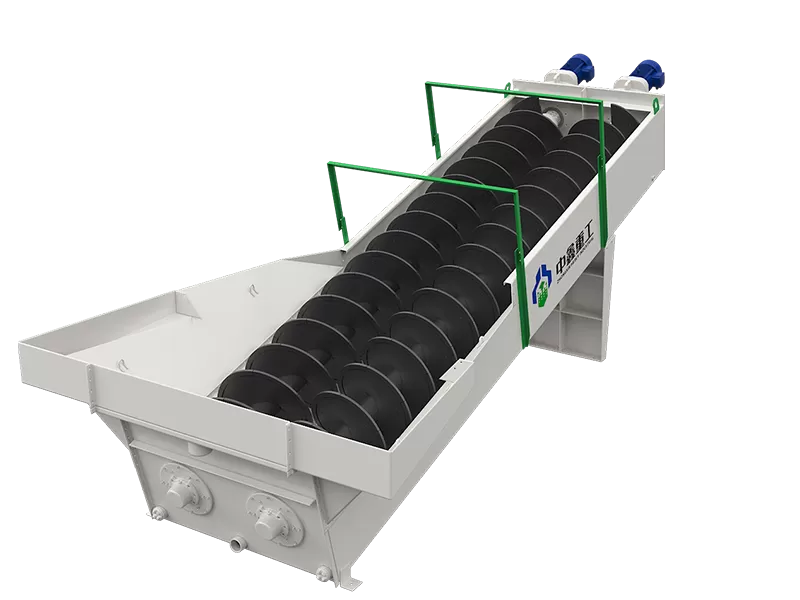

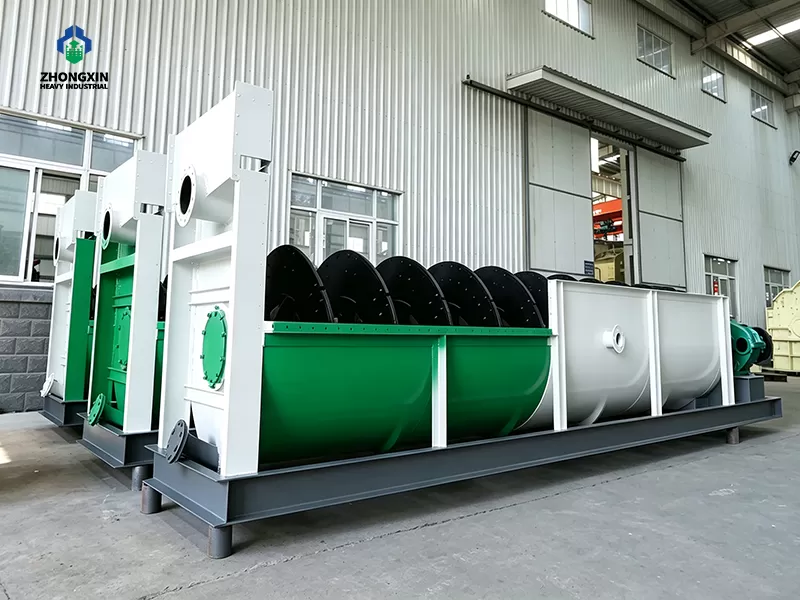

China spiral classifier supplier delivering mineral processing equipment worldwide
15s Quick consultation | 1h Technical guidance | 32h Quotation + drawing | 365d Exclusive customer service
Get price list

¿Qué es un clasificador espiral?

Zhongxin Heavy Industry es un fabricante y proveedor líder chino de clasificadores espirales, especializado en la fabricación de equipos de procesamiento mineral de alto rendimiento.
Nuestro clasificador espiral (también conocido como clasificador de tornillo) se utiliza ampliamente en minería, lavado de arena y plantas de beneficio de minerales. Forma un sistema de molienda en circuito cerrado altamente eficiente cuando se combina con un molino de bolas con clasificador espiral, devolviendo los materiales gruesos al molino mientras descarga el rebose fino calificado.
Utilizan el principio de que las partículas sólidas tienen diferentes gravedades específicas y diferentes velocidades de sedimentación en líquidos para clasificar los materiales por tamaño de partícula. Se caracterizan por su estructura simple, operación confiable, gran capacidad de procesamiento, zona de clasificación estable y alta eficiencia de clasificación.

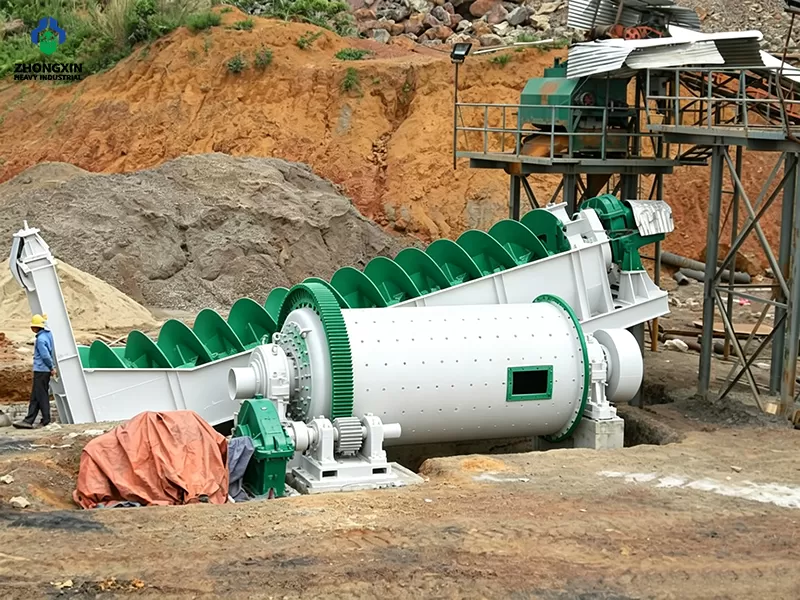

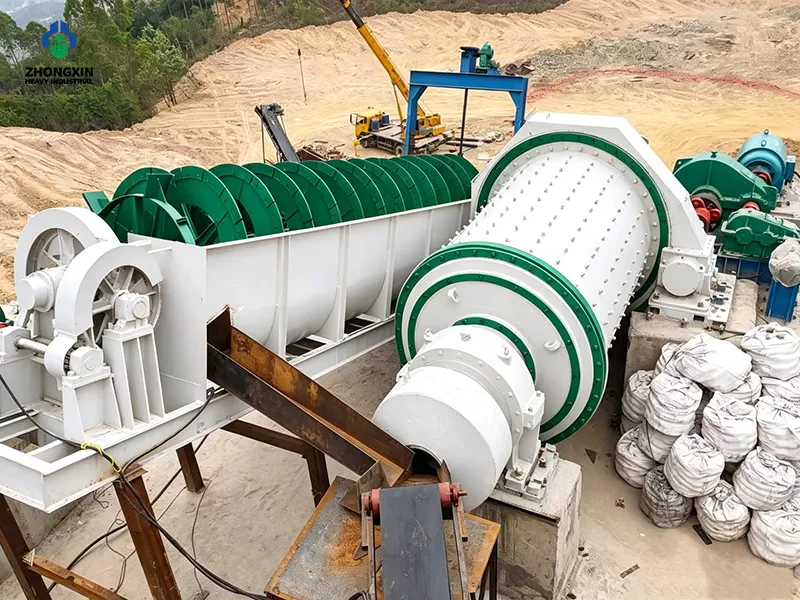

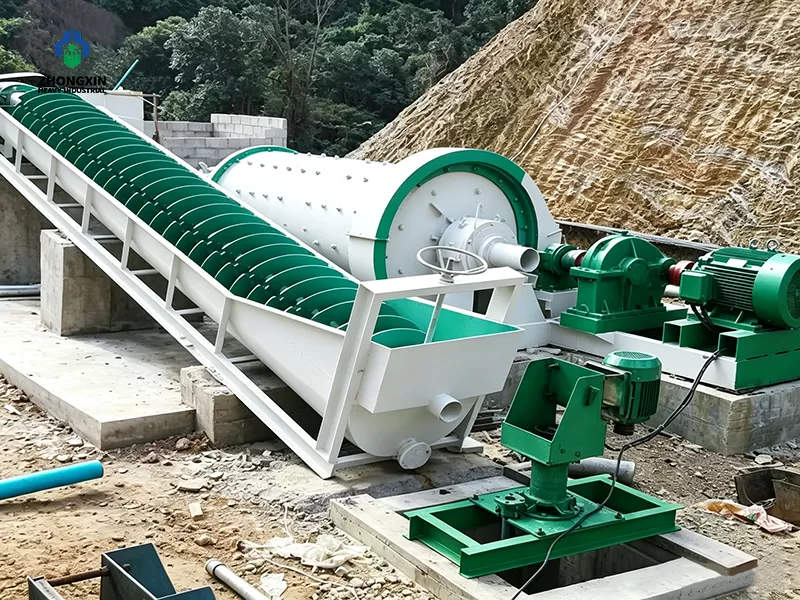

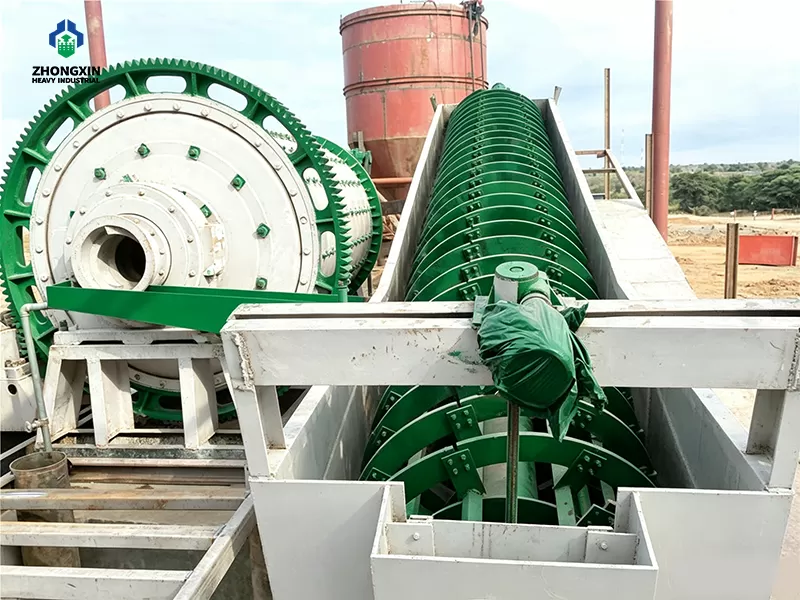

Spiral classifier with ball mill in mining production line for ore beneficiation process
Clasificador Espiral

Diseño estructural de servicio pesado

Un tanque de agua rígido y una base reforzada garantizan una vida útil excepcionalmente larga en entornos extremos de excavación y minería.

Clasificador Espiral

Alta eficiencia de clasificación

Un sistema de tornillo sinfín continuo combinado con una altura de vertedero de rebose ajustable garantiza una precisión de clasificación controlable.

Clasificador Espiral

Dispositivo de elevación integrado

Equipado con un potente mecanismo de elevación de tornillo sinfín, facilitando el mantenimiento y la operación y reduciendo el tiempo de inactividad.

Clasificador Espiral

Operación suave

El diseño de motor de baja potencia y rotación a baja velocidad reduce el desgaste mecánico entre los componentes.

Clasificador Espiral

Ajuste flexible del rebose

La altura ajustable del vertedero permite un ajuste preciso del tamaño de partícula de salida.

Ventajas del clasificador espiral y razones para elegirnos

Ofrecemos una gama completa de clasificadores espirales industriales de servicio pesado diseñados para manejar diversos requisitos de cribado de materiales:

1. Clasificador Espiral de Vertedero Alto:
Ideal para la clasificación de partículas gruesas, generalmente produce un tamaño de rebose de 0.4 mm a 0.15 mm.

2. Clasificador Espiral Sumergido:
Diseñado para la separación de partículas finas, con un tamaño de rebose generalmente inferior a 0.2 mm.

3. Clasificadores Espirales Simples y Dobles:
Disponibles en configuraciones de uno o dos tornillos para adaptarse a su capacidad de procesamiento específica (opciones de clasificador espiral deshidratador disponibles para lavado de arena).

4. Costos de mantenimiento extremadamente bajos:
En comparación con los hidrociclones, los clasificadores espirales reducen los costos de mantenimiento en aproximadamente un 35%, tienen una estructura más simple y son más adecuados para áreas mineras remotas.

5. Tasas de recuperación superiores:
Los materiales se clasifican con precisión, con una tasa de recuperación general de hasta el 90%, lo que aumenta significativamente la producción de toda la línea de producción.

6.Alta adaptabilidad:
Mantiene una producción estable independientemente de las fluctuaciones en la tasa de alimentación o concentración, lo que lo convierte en la opción preferida para sistemas de molienda en circuito cerrado.


Aspectos técnicos destacados

1.Alta eficiencia de clasificación:
El diseño optimizado del paso y ángulo de las paletas helicoidales maximiza la eficiencia de sedimentación por gravedad y elevación.

2. Excelente resistencia al desgaste:
Las hélices espirales están revestidas con acero de alto manganeso, aleación resistente al desgaste o placas de goma para prolongar la vida útil en condiciones mineras abrasivas.

3. Construcción de servicio pesado:
La estructura rígida del tanque y un potente dispositivo de elevación autónomo garantizan un funcionamiento suave y continuo bajo cargas pesadas.

¿Cuál es el principio de funcionamiento del clasificador espiral?

El principio de funcionamiento del clasificador espiral se basa en la diferencia de velocidad de sedimentación de las partículas sólidas en un medio líquido debido a sus diferentes tamaños y gravedades específicas.

1. Alimentación de pulpa:
La pulpa de mineral mezclada (pulpa) se alimenta al tanque de sedimentación ubicado en el medio del tanque inclinado.

2. Sedimentación por gravedad:
Bajo la influencia de la gravedad, las partículas más grandes y pesadas se hunden rápidamente hasta el fondo del tanque, formando "arena gruesa" (flujo inferior). Las partículas más ligeras y finas permanecen suspendidas en la capa superior del agua, formando "partículas finas" (rebose).

3. Elevación y deshidratación por espiral:
Las palas espirales que giran continuamente raspan las partículas gruesas sedimentadas del fondo y las transportan hacia arriba a lo largo del tanque inclinado. Durante este transporte ascendente, el agua drena de vuelta al tanque, actuando como un clasificador espiral deshidratador. Las partículas gruesas y secas finalmente se descargan desde la salida de arena superior y, por lo general, se devuelven al molino de bolas para su remolienda.

4. Rebose por vertedero:
Las partículas finas suspendidas fluyen desde el extremo inferior del tanque sobre el vertedero de rebose y pasan a la siguiente etapa de procesamiento, como flotación o concentración por gravedad.

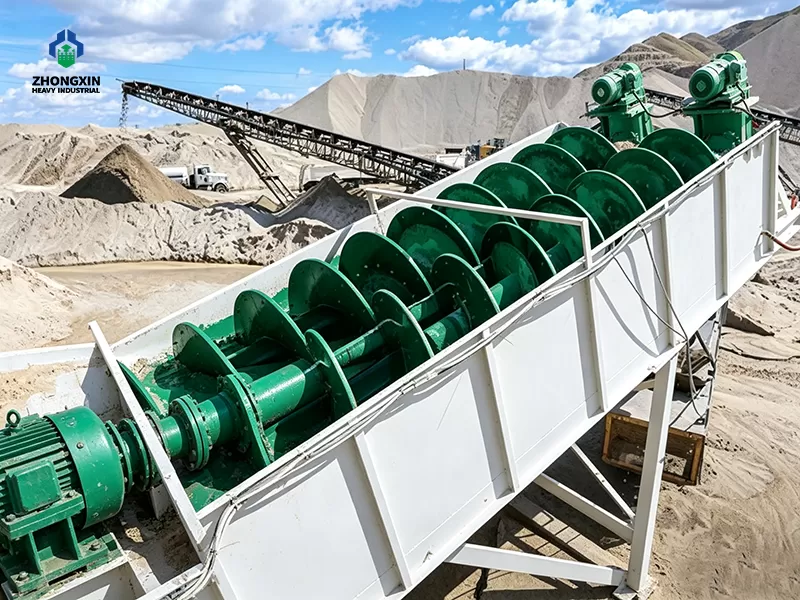

High-capacity Spiral Classifier for gold ore processing plants

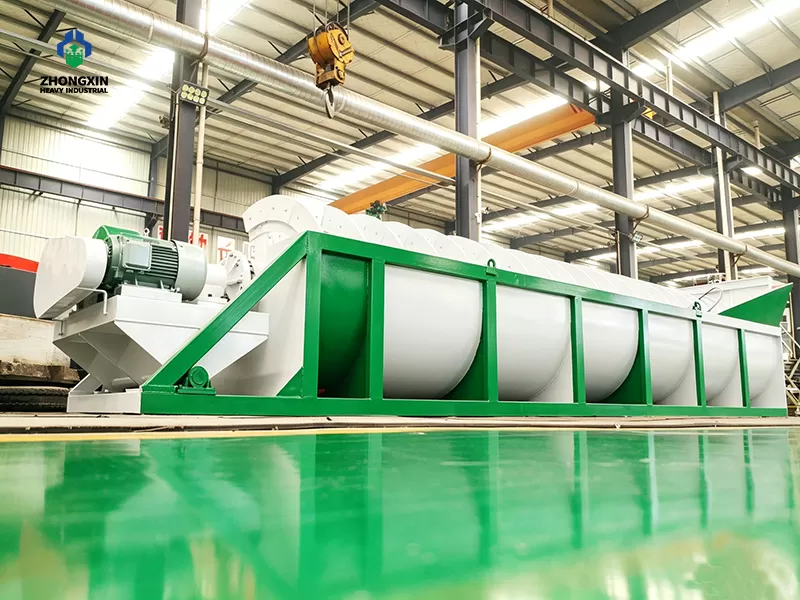

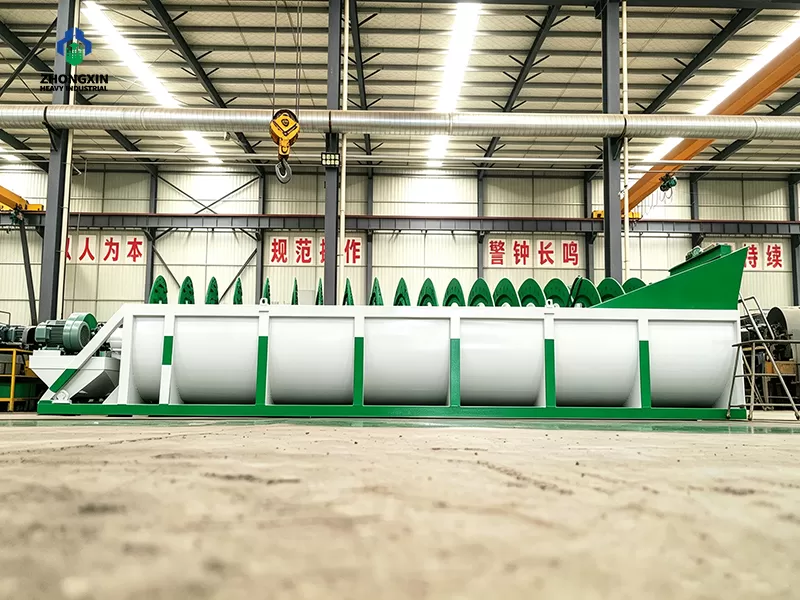

Product Photos

RECOMMENDED CRUSHING, SCREENING AND MINERAL PROCESSING EQUIPMENT

Explore our full range of heavy-duty industrial machinery, covering crushing, screening, industrial grinding, and mineral processing solutions. As a direct manufacturer, we provide reliable equipment tailored to maximize your production efficiency.

EXPLORE MORE PRODUCTION LINE SITE PROJECTS

Browse our verified aggregate and mineral processing line projects tracking across the globe. Our heavy-duty crushing plants are optimized to deliver maximum throughput, reliable performance, and a fast return on investment for quarry operators.

Problemas comunes

Esta sección está diseñada para abordar las consultas más apremiantes que los clientes puedan tener sobre la operación diaria, el mantenimiento, las ventajas del producto y el servicio postventa de nuestra máquina. Nuestro objetivo es ayudarle a obtener una comprensión integral de nuestras capacidades generales y permitirle tomar decisiones informadas para sus proyectos.

Funciona según el principio de velocidad de sedimentación. En un medio líquido, las partículas sólidas de diferentes tamaños y gravedades específicas se sedimentan a diferentes velocidades. Las partículas pesadas y gruesas se hunden hasta el fondo del tanque inclinado y son empujadas hacia arriba por la espiral giratoria hasta la salida de descarga para su remolienda, mientras que las partículas ligeras y finas flotan y fluyen a través del vertedero de rebose.

Un clasificador de vertedero alto es adecuado para clasificación gruesa (mayor a 0.15 mm), mientras que un clasificador sumergido, con su sección espiral completamente sumergida en la pulpa, es adecuado para clasificación fina (menor a 0.15 mm).

El precio del clasificador espiral depende en gran medida del diámetro de la espiral, la cantidad de tornillos (simple o doble), el tipo de vertedero (alto o sumergido) y los materiales de revestimiento específicos. Contacte al equipo de ingeniería de Zhongxin para obtener una solución técnica personalizada detallada y un presupuesto directo de fábrica.

Sí, generalmente se conecta al molino de bolas mediante caída por gravedad para formar un circuito cerrado, enviando automáticamente el material grueso no calificado de vuelta para su remolienda.

La diferencia principal radica en la altura del vertedero de rebose con respecto al eje de la espiral: Tipo de alto vertedero: El vertedero de rebose está más alto que el cojinete inferior del eje de la espiral, pero más bajo que el borde superior de la espiral en el extremo de rebose. Es ideal para separar partículas gruesas, normalmente se usa para clasificar partículas con un tamaño superior a 0,15 mm. Tipo sumergido: La espiral en el extremo de rebose está completamente sumergida bajo el nivel del líquido. Esto proporciona un área de sedimentación más grande y estable, lo que lo hace perfecto para la clasificación de partículas finas, normalmente para tamaños inferiores a 0,15 mm (especialmente hasta 0,074 mm).

Ajustar el tamaño de separación en un clasificador de tornillo se puede lograr controlando varios parámetros operativos clave: Concentración de la pulpa: Reducir la concentración de alimentación disminuye la viscosidad, permitiendo que las partículas se asienten más rápido, lo que resulta en un producto de rebose más fino. Velocidad de alimentación: Mantener una alimentación estable y uniforme evita turbulencias en el tanque de sedimentación, asegurando un corte preciso de partículas. Altura del vertedero: Elevar la altura del vertedero aumenta el volumen del tanque de sedimentación y el tiempo de retención, lo que lleva a un rebose más fino.

Para minimizar el desgaste por minerales abrasivos, Zhongxin Heavy Industry ofrece opciones de protección contra el desgaste personalizadas: Revestimientos de Acero al Manganeso / Aleaciones: Excelentes para aplicaciones de servicio pesado con alto impacto y abrasión. Revestimientos de Poliuretano (PU) / Caucho: Altamente recomendados para clasificación húmeda de minerales no metálicos o lodos de grano fino, ya que ofrecen una resistencia superior a la corrosión y una vida útil más larga.

Para garantizar un funcionamiento continuo y estable, recomendamos la siguiente lista de mantenimiento: Lubricación: Engrase regularmente el cojinete inferior sumergido y la caja de engranajes superior. El cojinete inferior es crítico ya que opera bajo el agua y debe mantenerse sellado. Inspección del dispositivo de elevación: Pruebe periódicamente el mecanismo de elevación del tornillo para asegurarse de que pueda levantar el eje de la espiral suavemente cuando la máquina se detenga con carga (evitando que la espiral quede enterrada y atascada por sólidos sedimentados). Inspección de desgaste: Monitoree el grosor de las placas de revestimiento de la espiral y reemplácelas antes de que el desgaste alcance la estructura principal de la hélice espiral.

COMPREHENSIVE SERVICE & GENUINE SPARE PARTS

Zhongxin Heavy Industry provides not only high-performance equipment but also full life-cycle support solutions.

Clasificador Espiral
Clasificador Espiral
Repuestos originales y resistentes al desgaste para clasificadores de tornillo

Para mantener la máxima eficiencia de clasificación y eliminar costosos tiempos de inactividad en su planta de procesamiento de minerales, es imprescindible utilizar repuestos de clasificador de tornillo de alta calidad. Como fabricante experimentado de equipos de minería, suministramos un inventario completo de componentes de repuesto originales diseñados para todos los tamaños de clasificadores de tornillo simple y doble (incluidos los tipos de vertedero alto y sumergido).

Service
Diseño de ingeniería personalizada y diagrama de flujo de procesamiento de minerales

Diferentes minerales—ya sea que procese mineral de oro de cuarzo, sulfuros de cobre, mineral de hierro o arena de sílice industrial—requieren parámetros de clasificación únicos. Ofrecemos servicios de diseño de clasificadores espirales personalizados para cumplir con sus objetivos metalúrgicos específicos.

Service
Servicios Técnicos y Postventa Integrales

Invertir en nuestro clasificador espiral de minerales significa asegurar un socio técnico a largo plazo. Ofrecemos soporte integral para garantizar que sus circuitos de molienda y clasificación funcionen con la máxima eficiencia.
